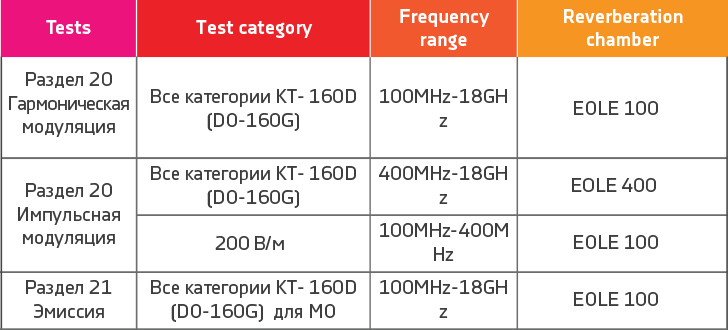

Комплекс разработан на основе реверберационных камер

Реверберационная камера

Смеситель поля

Смеситель поля предназначен для изменения распределения электромагнитного поля внутри реверберационной камеры, чтобы достичь статистически равномерного распределения поля внутри рабочего объема с усреднением за один полный оборот смесителя.

Другими словами, вращение смесителя поля изменяет резонансные частоты электромагнитного резонатора, который после этого действует в качестве резонатора в смешанном режиме.

Смеситель поля состоит из следующих узлов:

  • Внутри реверберационной камеры: алюминиевая вращающаяся лопастная мешалка
  • 1 экранированное сквозное соединение на вращающейся передаточной оси,
  • Снаружи реверберационной камеры: 1 бесщеточная приводная система с модулем цифрового управления.

Внутри реверберационной камеры: описание лопастной мешалки

Размеры лопастной мешалки определены в зависимости от наименьшей применимой частоты (НПЧ), поэтому зависят от габаритов реверберационной камеры. Чем больше камера и лопастная мешалка, тем ниже НПЧ. Фактически лопастная мешалка должна быть достаточно большой, чтобы обеспечить режимы низких частот.

Лопастная мешалка изготовлена из легкого и слабо вибрирующего сфальцованного алюминиевого листа. Мешалка надежно закреплена на передающей оси и регулируема по высоте. Такая ось проходит изнутри наружу экранированной камеры через специальное экранированное сквозное соединение вращающейся оси, что гарантирует высокие эксплуатационные показатели по эффективности экранирования реверберационной камеры со смесителем поля.

Снаружи реверберационной камеры: описание приводной системы

Вращение лопастной мешалки обеспечивается за счет применения одного бесщеточного сервомотора, смонтированного на крышке экранированной камеры, и работающего в сочетании с блоком цифрового управления. Мотор соединен двумя кабелями с главным шкафом управления (кабель 1 для питания, а кабель 2 для обмена информацией о позиции и скорости), где установлена электрическая защита, блок цифрового управления и все связанные схемы и электронные устройства. Такой главный шкаф управления смонтирован снаружи камеры (точное расположение будет определено по взаимному соглашению), а также оборудован кнопкой аварийной остановки и кнопкой функциональных испытаний.

Предлагаемая система привода обеспечивает работу в режиме TUNING («НАСТРОЙКА») (пошаговое вращение) и режиме STIRRING («ПЕРЕМЕШИВАНИЕ») (непрерывное вращение):

  • Погрешность позиционирования: +/- 1°
  • Разрешение позиционирующего программного обеспечения: +/- 0,1°
  • Регулируемая скорости вращения для режима перемешивания (до 10 об/мин)

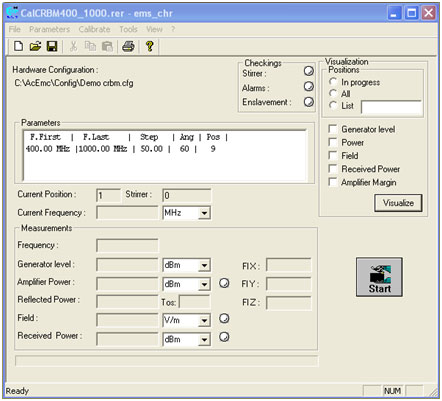

Программное обеспечение ЭМС

В качестве дополнения к реверберационной камере предлагается комплексный пакет программного обеспечения на английском языке, благодаря которому можно осуществлять измерения устойчивости и излучения в предлагаемой камере по категории L стандарта DO160.

Предлагаемое программное обеспечение состоит из модулей, которые обеспечивают исключительную гибкость, а также крайне простое развитие и обновления.
