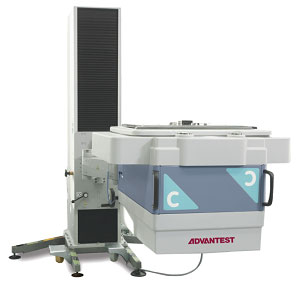

Стенд функционального контроля микросхем

Дла РАН разработан стенд функционального контроля микросхем , на базе оборудования ADVANTEST GmbH, чьими официальным торговым партнером на территории РФ является наша компания.

Комплекс предназначен для тестирования интегральных микросхем с числом информационных каналов не менее 640 и частотой сигналов не менее 266,5 мГц с возможностью увеличения до 800 мГц.

Инфраструктура системы	Система жидкостного охлаждения для малого и компактного измерительного блока Комплект шлангов для компактного измерительного блока Стандартный манипулятор для компактного измерительного блока Компактный измерительный блок c DUT-интерфейсом с жесткой фиксацией (hard docking), без кабелей для подключения DPS и линий вспомогательного питания Комплект pogo-кабелей для вспомогательных линий питания DUT-интерфейса Тестовая система с компактным измерительным блоком, включающая один источник переменного/постоянного тока (AC/DC) Системные блоки подачи частоты (System clock unit) Универсальные блоки питания DC/ DC для измерительного блока (DC/DC power) Платы управления питанием
Цифровые ресурсы	Цифровые платы PS1600 Стандартные pogo-кабели для платы PS1600 (8 х 16 контактов) Бессрочная плавающая лицензия (БПЛ) на расширение с 100Мбит/с до 200Мбит/с на канал для платы PS1600 (1600/1600-ME) БПЛ на расширение с 200 Мбит/с до 533 Мбит/с на канал для платы PS1600 (1600/1600-ME)
Источники питания (DPS)	32 канальный мультисайтовый источник питания (MSDPS) Набор Pogo-кабелей для MSDPS для компактных (16/8) и малых (32) слотов измерительного блока
Рабочая станция	Шлюз GPIB-LAN для рабочей станции под управлением Linux Комплект ПО (Digital Media Kit) V93000 SOC (ОС: RHEL5) Плоский монитор для рабочей станции под управлением Linux Высокопроизводительная ONLINE рабочая станция HP Z620 Bundle / CIC PCIe
Дополнительные программные средства	БПЛ на онлайн ПО SmarTest 1 летняя 1 пользовательская плавающая лицензия на SmarTest Data Link - STIL / WGL
Оснастка и средства подключения к другому оборудованию	Комплект приспособлений для пробера 9.5" с ручной сменой проб-карт 3 адаптера для жесткой фиксации измерительного блока на пробере 9.5" 128-контактный сегмент для 9.5" пого-тауэра 9.5" пого-тауэр для ручной смены проб-карт
Средства диагностические и калибровки	Дополнительная диагностическая (Interconnect) DUT плата Системный калибровочный робот для автоматической калибровки измерительного блока
Разное	Бессрочная системная лицензия на Xpress Data Mode

×
